【ホームボタン(Touch ID)搭載モデルとは？】
画面下部にホームボタンを搭載し、Touch ID（指紋認証）でロック解除や決済ができるのが特徴です。
【対象機種】
- iPhone 6s / 6s Plus
- iPhone 7 / 7 Plus
- iPhone 8 / 8 Plus
- iPhone SE（第2世代）
- iPhone SE（第3世代）
iPhone 6・6s・7・8・SE（第2世代・第3世代）などのホームボタン搭載モデルは、現在でも多くの方に利用されている人気機種です。
一見するとシンプルな構造に見えますが、内部には基板やバッテリー、カメラ、充電コネクタなどの精密部品が隙間なく配置されており、修理には専門的な知識と技術が必要です。
この記事では、ホームボタン搭載iPhoneの内部構造と、修理店だから分かる特徴や注意点を分かりやすく解説します。
Contents
ホームボタン搭載モデルの内部構造
本体を開くと、主に以下のパーツで構成されています。
- ディスプレイ
- ホームボタン（Touch ID）
- バッテリー
- ロジックボード（基板）
- リアカメラ
- フロントカメラ
- スピーカー
- バイブレーター
- 充電コネクタ（ドックコネクタ）
それぞれが専用のコネクタやネジで固定されており、少しのミスでも故障につながる可能性があります。
ホームボタン搭載モデルは修理しやすい？
Face ID搭載モデルと比べると、ホームボタン搭載モデルは比較的修理しやすい構造です。
しかし、Touch IDケーブル、ディスプレイケーブル、バッテリー、ロジックボードなどは非常に繊細なため、DIY修理では破損させてしまうケースもあります。
特にホームボタンのケーブルを傷つけると、Touch IDが使用できなくなるため注意が必要です。

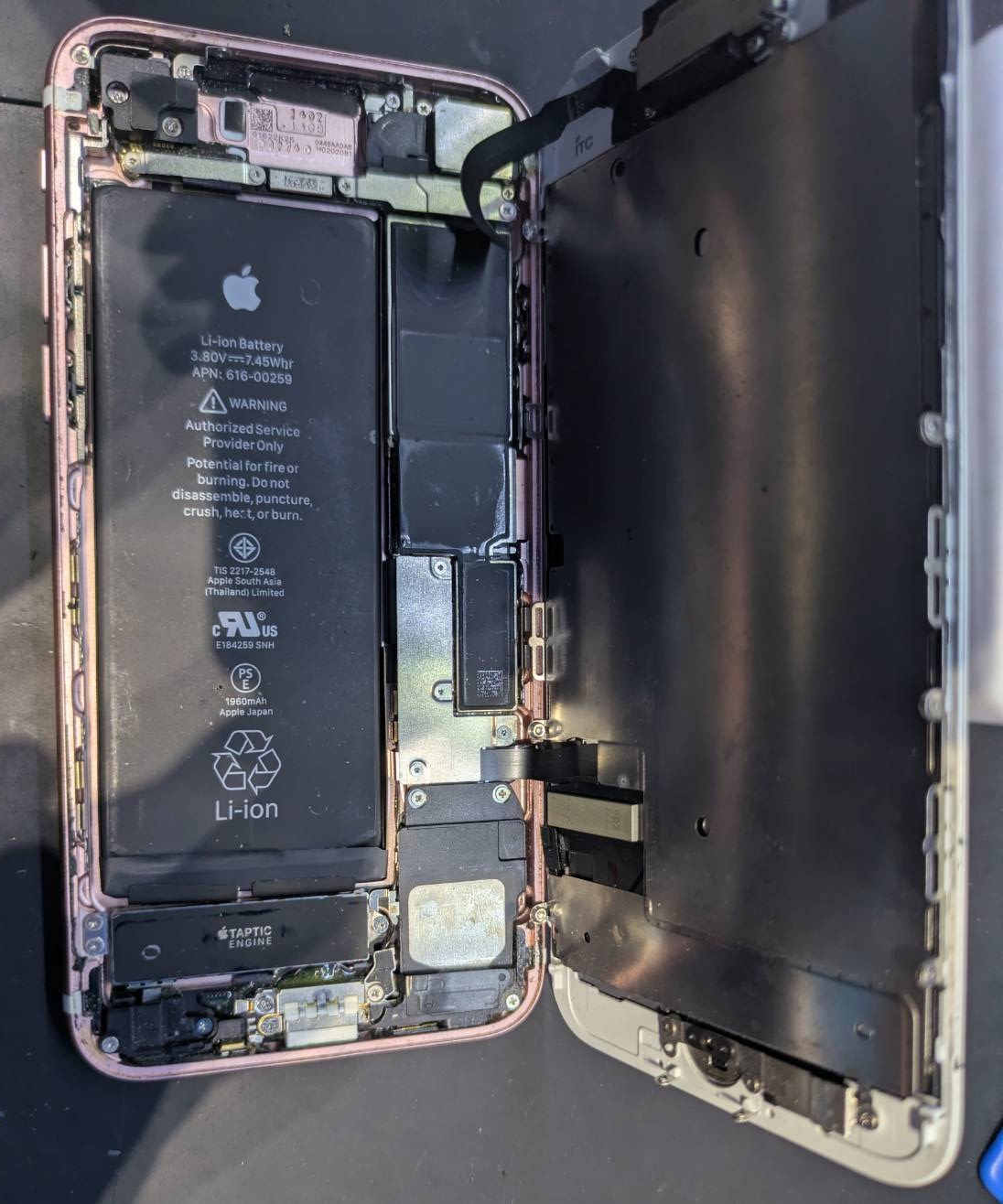

内部構造① 画面は左側から開く構造になっている
ホームボタン搭載モデルでは、本体を開く際は左側を支点に開く構造になっています。
その理由は、画面と本体を接続するディスプレイケーブルやホームボタン関連のケーブルが本体右側に集中しているためです。
もし右側から無理に開いてしまうと、細いフレックスケーブルに大きな負荷がかかり、断線する恐れがあります。
実際の修理でも、このケーブルを傷つけてしまうと、
- タッチ操作ができない
- 画面が映らない
- センサーが動作しない
といった症状につながります。
内部構造② フロントカメラやセンサーは画面側に取り付けられている
画面交換では、新しい画面を取り付けるだけでは終わりません。
元の画面に付いているフロントカメラ、イヤースピーカー、近接センサー、環境光センサーなどを、新しい画面へ移植する必要があります。
これらの部品は非常に小さく、固定位置も細かく決められているため、わずかなズレでも正常に動作しなくなるこがあります。
例えば、
- 通話中に画面が消えたまま戻らない
- イヤースピーカーから音が出ない
- カメラが正常に認識されない
といった症状は、組み付け不良が原因となることもあります。

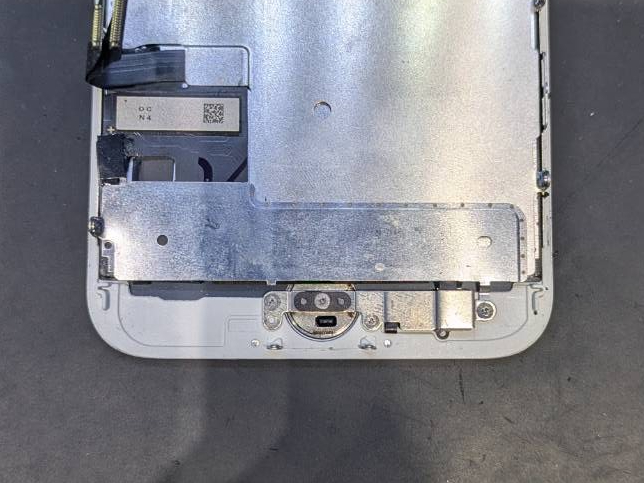

内部構造③ ホームボタンはTouch IDと一体で管理されている
ホームボタン搭載モデル最大の特徴がTouch IDです。
Touch IDはホームボタン単体で動作しているわけではなく、本体と個別に認証情報が登録されています。
そのため、ホームボタンが故障しても、別のホームボタンへ交換するだけでは指紋認証は使用できません。
また、ホームボタン固定プレートのネジを締め過ぎたり、ケーブルを傷付けたりすると、Touch IDが使用できなくなる可能性があります。
修理店でも特に慎重に作業を行う工程の一つです。
内部構造④ ネジは見た目が似ていても長さが異なる
iPhone内部には数十本ものネジが使用されています。
一見同じように見えるネジでも、長さ、太さ、ネジ山が異なります。
誤った場所へ取り付けると、基板や液晶を傷付けてしまうことがあります。
パネル側で長いネジを誤って取り付けると、液晶を内側から押して表示不良や液晶破損を招くことがあります。一方、基板側では長いネジを締め込むことで「ロングスクリューダメージ」と呼ばれる基板損傷が発生し、電源が入らないなどの重大な故障につながる恐れがあります。
この損傷はパネルの交換や基板修理が必要になるケースもあり、DIY修理で多い失敗例の一つです。
修理店だからこそ分かるポイント
私たちは毎日のようにホームボタン搭載モデルを分解していますが、「画面割れ」だけと思われた端末でも、内部を確認するとバッテリーの膨張や水没跡、フレームの変形など、別の故障が見つかることがあります。
内部構造を理解し、一つひとつの部品を確認しながら修理することで、安全性や修理後の品質を維持しています。
まとめ
ホームボタン搭載iPhoneは比較的シンプルな構造に見えますが、その内部には精密なケーブルやセンサー、Touch IDなど重要な部品が数多く配置されています。
特に画面交換では、ケーブルの扱い方やホームボタンの移植、ネジの管理など、細かな作業が修理品質を左右します。
当店では機種ごとの内部構造を熟知したスタッフが、一台一台の状態を確認しながら修理を行っています。
「画面が割れた」「バッテリー交換を検討している」「DIY修理が不安」という方は、お気軽にご相談ください。
